MTM5400 via URIxB mit SVXLink

In diesem Beitrag beschreibe ich euch den Anschluß eines URIxB (Universal Radio Interface), welches von DMK Engineering Inc. hergestellt wird, an einem MTM5400 (analog MTM800FuG). Damit ist es möglich mit einem kleinen Rechner, z.B. einem Raspberry Pi, und dem Tetra-Branch der Software SVXLink an einer der SVXLink-Reflektornetzwerke teilzunehmen.

Benötigt werden grundsätzlich folgende Komponenten:

  • 1x URIxB
  • 1x RS232-USB Adapter mit 5V z.B. FTDI TTL-232R-5V-WE
  • 1x SUB-D 25-poligen Stecker (männlich), optimal als abgeschirmtes Gehäuse
  • 0.5m geschirmte 10-adrige Leitung
  • 1x Motorola Zubehörstecker PMLN5072
  • 1x 10μF Kondensator (Tantal)
  • etwas Isolierband und ein paar Schrumpfschläuche in verschiedenen Durchmessern

Anschlußplan



Bilder vom Sub-D-Stecker

Auf den Bildern sieht man, dass im Gehäuse des 25-poligen Steckers der FTDI-Adapter mit angeschlossen ist und über die graue Leitung an den Zubehörstecker des MTM geführt wird. Auch der 10µF Kondensator ist direkt auf Pin 9 des Sub-D-Steckers aufgelötet. Dadurch, dass in dem Steckergehäuse ausreichend Platz ist, erhält mein ein sehr ordentliches Ergebnis und eine optimale Kabelführung. Es ist äußerst wichtig darauf zu achten, dass keine Kurzsschlüsse entstehen, offene Kabelenden mit einem kurzen Schrumfschlauch isolieren und auch die Leitung zum Kondensator mit einem Schrumfschlauch versehen. Letzteres ist etwas fummelig, aber funktioniert.



Ich habe noch einen Klappferrit mit installiert, dies aber mehr aufgrund einer guten Kabelführung.



Die Codeplugeinstellungen

Damit das Gerät mit diesem Anschlußschema funktioniert müssen einige Einstellungen im Codeplug vorgenommen werden.  Dafür beschreibe ich euch hier die gesamten Einträge im entsprechenden Reiter:

Transceiver Accessories Settings

  1. RX Audio Line-Output Type:                          0dBr Point
  2. Prefered Emergency Accy-Transceiver:      Last Active Mic
  3. Visor Mic Rear Accy Interface:                       MIC1/EXT_MIC (pin #13 RAC)

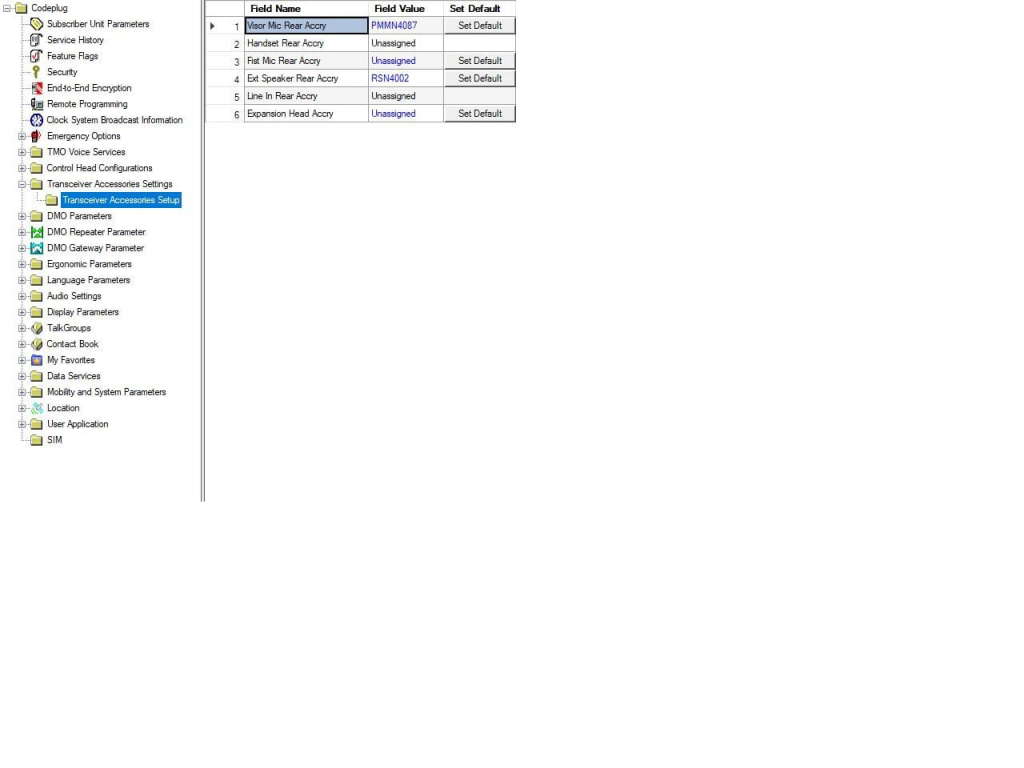

Tranceiver Accessories Setup

  1. Visor Mic Rear Accry:                      PMMN4087
  2. Handset Rear Accry:                        Unassigned
  3. Fist Mic Rear Accry:                         Unassigned
  4. Ext Speaker Rear Accry:                 RSN4002
  5. Line In Rear Accry:                           Unassigned
  6. Expansion Head Accry:                   Unassigned
